• Un sub-esquema siempre parte de un requerimiento
• Una vez entendido el requerimiento, se definen los flujos de entrada y salida (el de salida NO puede ser vacío)
• En el sub-esquema se usan:
  • Se usan flechas para indicar dirección de navegación
  • Siempre hay una clase de entrada/inicio

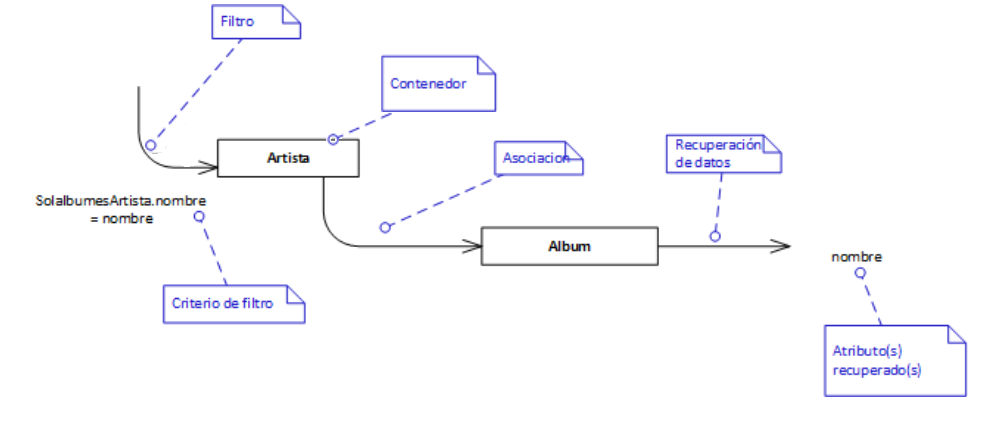

Elementos del sub-esquema

1. Flecha de filtro: Es la flecha de entrada al sub-esquema y acompaña al...
2. Criterio de filtro: Representa los objetos/registros/filas que usa el sistema
   • Es la query inicial, sólo los datos que buscamos, no nos interesa el proceso de comparación
   • NO ES UNA COMPARACIÓN. Se "renombra" para especificar que este nombre, el filtro, viene del DD de Flujo E.
     • En este caso, se aclara que nombre (del FE) es SolAlbumesArtista.nombre, y no Album.nombre (tienen el mismo nombre de atributo y es necesario cambiarlo)
3. Contenedor: Es la porción de memoria de donde sale la información a filtrar
   • Es la clase (o archivo, fila de DB, etc) a la que se está accediendo
4. Flecha de asociación: Une clases e indica la siguiente a la que hay que navegar para seguir obteniendo información
   • Puede llevar el nombre de la asociación del MD, de haber más de una
5. Recuperación de datos: Es, digamos, la flecha de salida del sub-esquema y acompaña a los...
6. Atributos recuperados: Es la lista de atributos que se extraen del último contenedor accedido
   • El nombre es el mismo que en el contenedor, pero el contenido será copiado a una variable distinta dentro del diccionario de datos del flujo de salida

Ejemplos

Ejemplo sub-esquemas de navegación Canciones
