Modelo Relacional

Clase

Puede surgir del DER (haciendo pasaje a tabla) o del análisis de dependencia funcional

Se basa en reglas

Entidades fuertes: Con todos sus atributos y su clave
Entidades débiles: Con todos sus atributos, más la clave del vínculo identificador
- La clave primaria es:

Cada vínculo 1-N se convierte en una clave foránea en la tabla de la entidad del lado N
Si la cardinalidad mínima es 1, la CF no puede ser Nula (es NN)
Los atributos de la relación se mueven al lado N

Cada vínculo N-M se convierte en una tabla separada
Si el vínculo tiene atributos
- La CP depende del análisis de dependencias
Si el vínculo no tiene atributos
- CP = {CP de las entidades que participan como claves foráneas CF}
Los atributos de la relación no se mueven

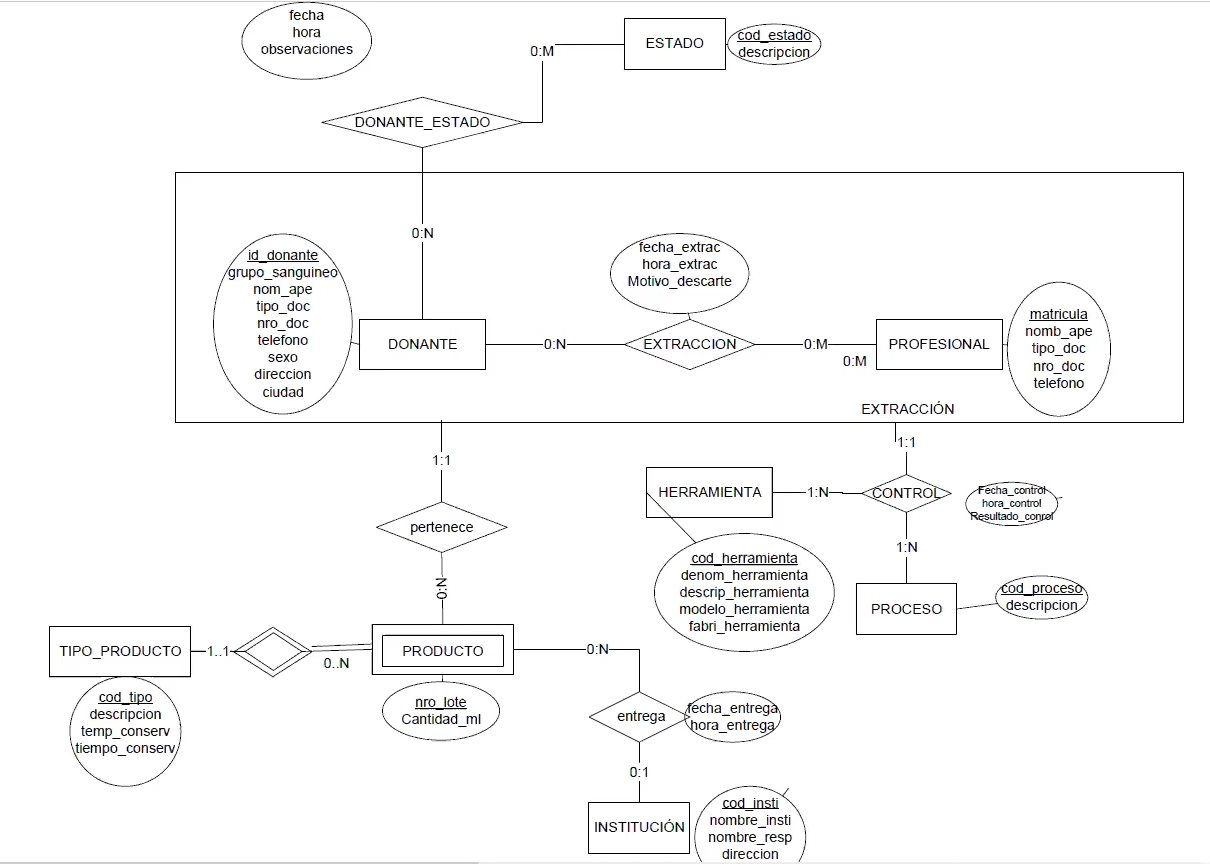

Pasted image 20240605161913.png

! Un vínculo es ternario SOLO si las tres entidades se vinculan al mismo tiempo
Coincide con la regla para el binario N-M
Sólo uno de los vínculos puede ser 1..1
El resto deben tener cardinalidad mínima 1
- Pueden ser 1..N, o bien pueden ser todos 1..N

Hay tres formas.
El modelo relacional no puede cubrir las subclases disjuntas

Completa
- @ Se hacen las tablas de la superclase y las subclases
- Le paso muchas decisiones/chequeos al modelo de comportamiento
- ! No conviene cuando las subclases no agregan muchos atributos
- Las subclases deben tener el atributo CP

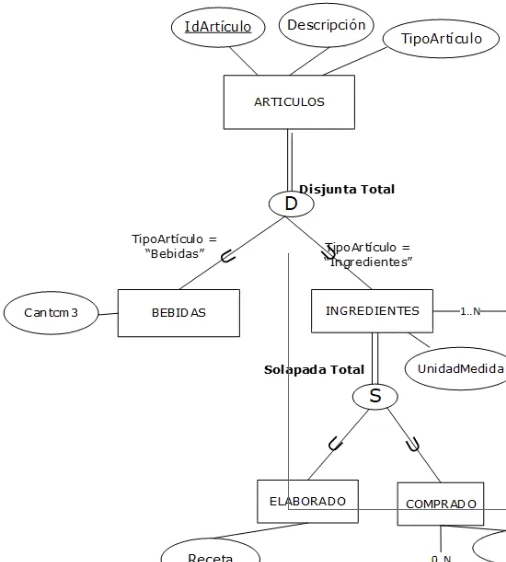

- Si tengo una jerarquía con dos niveles, puede pasar esto:
  - &
  - & Comprados(idArtículo, nroDíasVto); CP(idArtículo); CF(Ingredientes)
  - & La clave foránea de idArtículo es hacia la tabla Ingredientes, no Artículos por que Comprado es subclase del primero
A superclase
- $ Hacé todo a superclase, por las dudas para no errarle
- @ Se descartan las subclases y se pasan todos los atributos de estas a la tabla de la superclase
- La tabla tendrá muchos atributos superfluos/nulos
A subclase
- ! Es la que menos conviene, pues hay mucha redundancia

Tips

Hacer primero las tablas de entidades que les llegan multiplicidades ..1, ya que estas no usan CFs.
Hacer primero las tablas de los vínculos 1-1, 1-N
- Así queda más cómodo para después hacer referencias con FK a esas tablas

Es otra forma de llegar al modelo relacional.
Esta vez analizamos las reglas de negocio

r = R(T, DF), donde:
