Acceso Directo a Memoria

Direct Memory Access

• El módulo DMA es un coprocesador que administra toda la entrada y salida por el CPU Principal mediante interrupciones

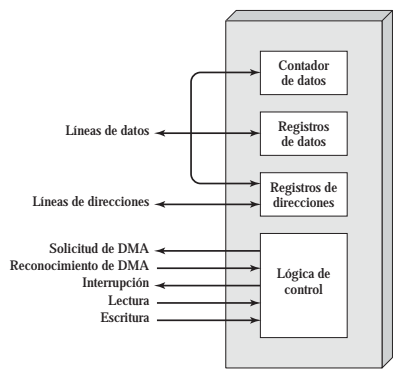

• Tiene tres tipos de registros y un módulo de control
  1. ↔ Contador de datos
  2. ↔ Registros de datos
  3. Registros de direcciones
     • ↔ Línea de datos
     • ↔ Línea de direcciones
  • Lógica de control
    • O Solicitud de DMA
    • I Reconocimiento de DMA
    • O Interrupción
    • I Lectura
    • I Escritura

Funcionamiento

Cuando el CPU quiere leer o escribir un bloque de datos, envía un mandato al módulo DMA con la siguiente información:

• El tipo de operación (se levanta el voltaje en la línea de Lectura o Escritura)
• La dirección del dispositivo de E/S
• La dirección inicial de memoria que se quiere modificar, que se guarda en el registro de dirección
• El número de palabras a transferir, guardado en el registro contador

Luego el CPU continúa normalmente y el DMA transfiere el bloque completo directamente a/desde la memoria sin pasar por el CPU y le envía una interrupción cuando termina.

Configuraciones de Bus

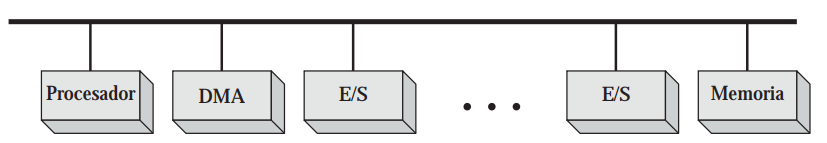

Bus único, DMA independiente

• Todos los módulos E/S comparten el mismo bus del sistema
• DMA usa E/S programada
• Es ineficiente

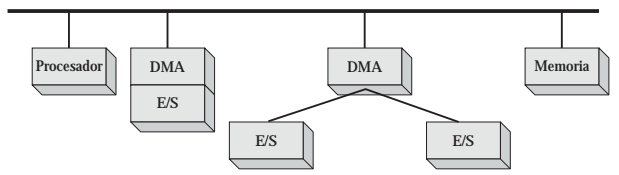

Bus único, DMA con E/S integrado

• Reduce bastante los ciclos de bus requeridos
• Hay un camino entre el módulo DMA y varios módulos E/S que no incluyen el bus de sistema

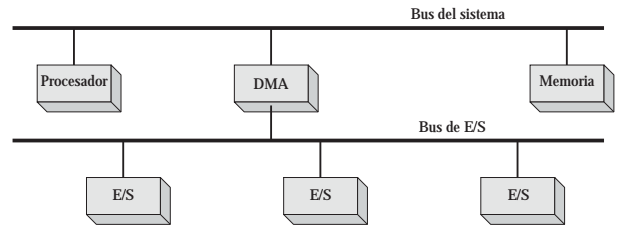

Bus de E/S

• Reduce a 1 el número de interfaces de E/S en el módulo DMA
• Es más fácil escalar el número de dispositivos con este modelo
